La question du positionnement des poteaux raidisseurs dans un mur en parpaing, on la croise presque chaque semaine quand on reçoit un client. Des propriétaires qui se lancent dans la construction d’un mur, qui achètent leurs parpaings, commandent leur ferraille , et qui n’ont jamais entendu parler du DTU 20.1. Du coup, les raidisseurs se retrouvent mal espacés, le mur fissure au bout de deux hivers, parfois c’est pire. On a vu des chantiers partir complètement de travers pour 50 cm d’écart mal calculé. Ici, on vous explique exactement où placer vos raidisseurs, à quelle distance, comment les ferrailler correctement et ce que ça coûte vraiment.

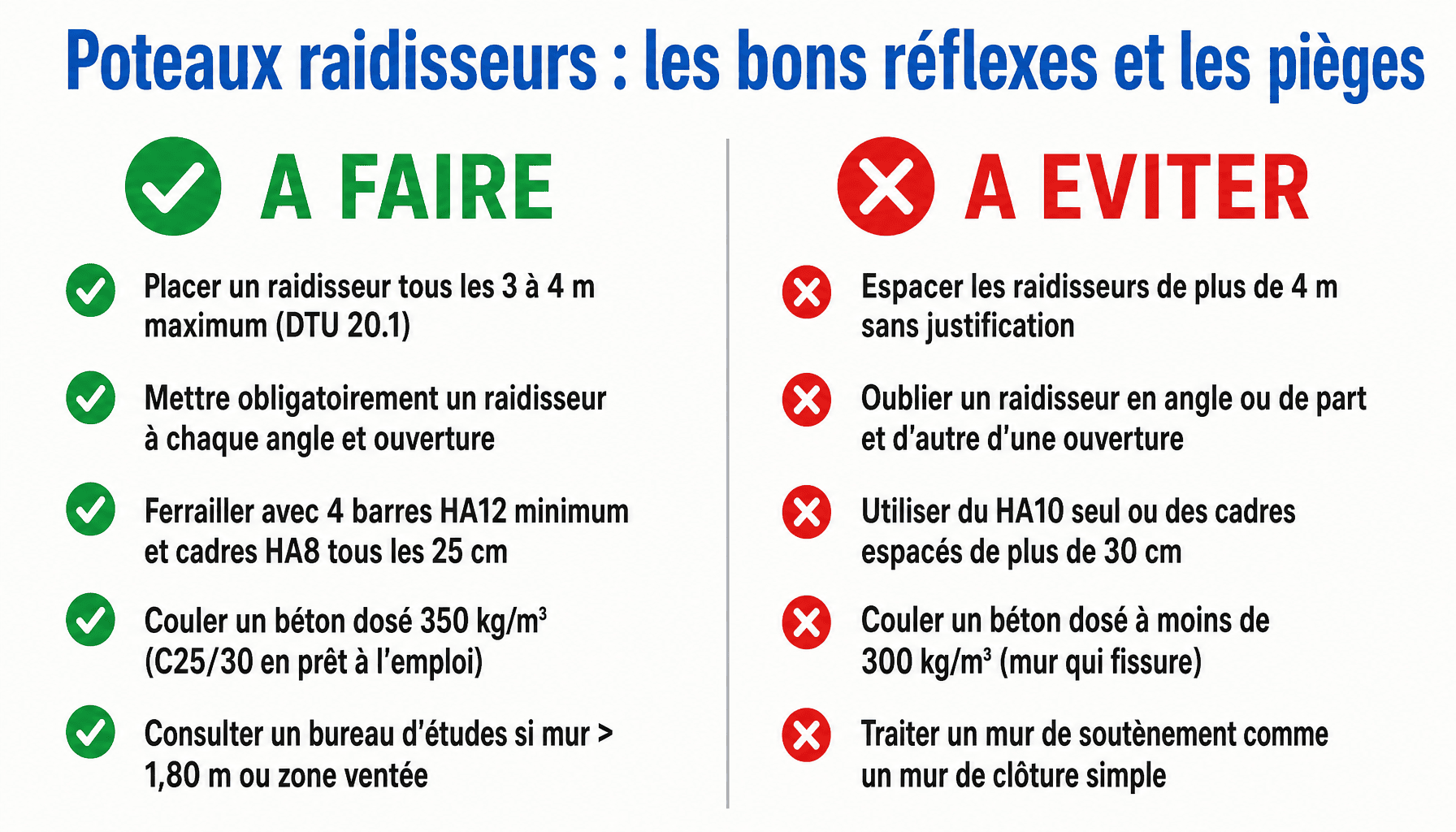

En bref :
- ● La distance standard entre poteaux raidisseurs dans un mur en parpaing est de 3 à 4 m selon le DTU 20.1 pour un mur de clôture courant.
- ● En angle, en about de mur ou de part et d’autre de chaque ouverture, un raidisseur est obligatoire quelle que soit la distance entre poteaux.
- ● Le ferraillage type utilise 4 barres HA12 ou HA10 avec des cadres HA8 tous les 25 cm dans les alvéoles du parpaing.
- ● Le béton coulé dans les alvéoles doit être dosé à 350 kg/m³ minimum, soit un C25/30 en prêt à l’emploi.
- ● Un mur de 10 m nécessite en général 3 à 4 poteaux raidisseurs selon la hauteur et l’exposition au vent.
- ● Les erreurs les plus fréquentes sont l’absence de raidisseur en angle et un espacement supérieur à 4 m sans justification de calcul structurel.
Ce que dit vraiment le DTU 20.1 sur l’espacement des poteaux raidisseurs
Soyons clairs : le DTU 20.1, peu de gens le consultent vraiment sur le chantier. Mais ses règles s’appliquent quand même , et quand on les ignore, c’est le mur qui en subit les conséquences, parfois dès le premier hiver. Voilà l’essentiel à retenir.
La règle de base sur l’espacement des poteaux raidisseurs, c’est un entraxe maximum de 4 m entre axes pour un mur de clôture en parpaing creux de 15 ou 20 cm d’épaisseur. Dès que le mur monte à 1,80 m de hauteur ou qu’il se trouve en zone ventée (zones 3 et 4 selon l’Eurocode), on descend à 3 m d’entraxe maximum. Ce n’est pas une recommandation, c’est l’obligation réglementaire.
Indépendamment de ces distances, certaines positions imposent un raidisseur sans exception : les angles de mur, les abouts, et les encadrements d’ouvertures , portail, porte piétonne, fenêtre de clôture. De chaque côté de chaque ouverture, un poteau raidisseur. Toujours.
Une distinction utile pour éviter la confusion : un poteau raidisseur, c’est un chaînage vertical coulé directement dans les alvéoles du bloc parpaing. Ce n’est pas un poteau structurel indépendant en béton armé, qui lui reprend des charges verticales et s’installe dans un coffrage séparé. Ils se ressemblent, mais leur fonction et leur dimensionnement ne sont pas identiques.
| Type de mur | Entraxe recommandé | Section d’acier | Remarques |
|---|---|---|---|
| Clôture ≤ 1,80 m | 4 m max | 4 HA10 | Raidisseur en about et angle obligatoire |
| Clôture 1,80,2,50 m | 3 m max | 4 HA12 | Zone vent à vérifier |
| Façade de maison | 3 m ou à chaque trumeau | 4 HA12 + cadres HA8 | Chaînage horizontal associé obligatoire |
| Mur de soutènement | Bureau d’études obligatoire | Sur calcul | DTU 20.1 ne s’applique pas seul |
⚠️ Attention
Le DTU 20.1 ne couvre pas les murs de soutènement. Si votre mur retient de la terre, même sur 80 cm, vous sortez du cadre de ce document technique. Il faut passer par un bureau d’études structure , comptez 300 à 600 € pour une note de calcul simple, c’est largement moins cher qu’un mur qui part.
Espacement maximum selon la hauteur et l’usage du mur
Voici les situations qu’on rencontre régulièrement. Mur de clôture à 1,80 m ou moins : entraxe 4 m maximum entre poteaux raidisseurs. Entre 1,80 m et 2,50 m : on passe à 3 m maximum. Mur de façade : raidisseur tous les 3 m ou à chaque trumeau (la portion de mur entre deux ouvertures). Mur de sous-sol en parpaing creux : on descend souvent à 2 m d’entraxe, la poussée des terres change la donne.
On a croisé des murs de 6 m sans un seul raidisseur , ça tient jusqu’au premier coup de vent, et après c’est le sinistre assuré.
| Longueur du mur | Nb min. de raidisseurs | Espacement moyen |
|---|---|---|
| 4 m | 2 (abouts) | 4 m |
| 6 m | 3 | 3 m |
| 8 m | 3 à 4 | 2,67 à 4 m |
| 10 m | 3 à 4 | 2,50 à 3,33 m |
| 12 m | 4 à 5 | 2,40 à 3 m |
Calcul et positionnement des poteaux raidisseurs dans un mur en parpaing
Chez nous, Julien établit toujours un plan coté avant même de commander les parpaings. Ce n’est pas du perfectionnisme , c’est ce qui évite de scier des blocs en deux et de perdre une journée de chantier. Voilà notre approche en 4 étapes.
Étape 1 , Sécuriser les extrémités et les angles. Avant tout calcul de distance, on place un raidisseur à moins de 50 cm de chaque about et de chaque angle. C’est non négociable. Un mur sans raidisseur d’about, c’est une extrémité libre qui travaille sous le vent sans appui vertical.
Étape 2 , Repérer toutes les ouvertures. Portail, porte piétonne, fenêtre de clôture : de chaque côté, on positionne un raidisseur à 15,20 cm du bord de l’ouverture. Ça crée un cadre rigide autour de chaque baie et évite les fissures en tableau qui arrivent inévitablement sans ça.
Étape 3 , Diviser la longueur restante. Une fois les raidisseurs de périphérie et d’ouvertures placés, on mesure les tronçons de mur libres et on divise par l’entraxe max (4 m si hauteur ≤ 1,80 m, 3 m au-delà). Le résultat donne le nombre de raidisseurs intermédiaires nécessaires.
Étape 4 , Homogénéiser l’espacement. On ajuste pour que les intervalles soient réguliers. Un mur avec des raidisseurs à 2 m puis 4 m puis 1,50 m, c’est structurellement faible et visuellement bancal.
Exemple concret : mur de 12 m de long, 2 m de haut, avec un portail de 3 m centré. Raidisseurs d’about : 2. Raidisseurs de portail : 2 (un de chaque côté). Il reste deux tronçons libres de 4,50 m chacun. Hauteur = 2 m, donc entraxe max 3 m. Chaque tronçon nécessite 1 raidisseur intermédiaire. Total : 6 poteaux raidisseurs. Avec l’ajustement pour tomber sur des modules de parpaing, on arrive souvent à 5 ou 6 selon la disposition exacte du portail.
💡 Astuce
Posez vos raidisseurs sur des modules de parpaing entiers pour éviter les coupes inutiles. Un parpaing standard fait 50 cm de long , calquez vos entraxes sur des multiples de 50 cm (2 m, 2,50 m, 3 m, 3,50 m, 4 m). Vous économisez du temps, des chutes et vous évitez les joints fragiles.
Cas particuliers : mur en angle, mur courbe et mur de soutènement
Quelques situations sortent du cas standard et méritent qu’on s’y concentre. Mur en angle rentrant ou sortant : le raidisseur est obligatoire à l’angle, même si le suivant se trouve à seulement 80 cm. L’angle concentre les efforts , on ne peut pas le négliger.
Mur courbe : la courbure réduit la rigidité latérale du parpaing. On passe à un raidisseur tous les 2 m maximum, quelle que soit la hauteur. C’est une règle qu’on applique systématiquement chez nous.
Mur de soutènement : n’appliquez pas le DTU 20.1 seul. Un bureau d’études structure est indispensable , comptez 300 à 600 € pour une note de calcul. Mur en zone sismique (zones 3 et 4) : ferraillage renforcé obligatoire et entraxe réduit à 2,50 m. Si votre terrain est en pente et que vous montez un mur de 1,50 m de soutènement, appelez un bureau d’études , ce n’est pas négociable, on a vu des murs partir au premier hiver.
Ferraillage, bétonnage et finitions du poteau raidisseur
La technique, c’est ce qui fait la différence entre un raidisseur qui dure 40 ans et un qui fissure au bout de cinq. Voilà comment on procède, matériau par matériau.
Le ferraillage type pour un poteau raidisseur en mur parpaing, c’est 4 barres HA12 , ou HA10 pour les petits murs de 1,50 m et moins , liées par des cadres HA8 espacés de 25 cm. La longueur des barres = hauteur du mur + 50 cm minimum d’ancrage dans la fondation. Ce débord dans la fondation, c’est ce qu’on appelle les « fers en attente » , on y revient tout de suite.
Préparation des alvéoles : avant de couler quoi que ce soit, on vérifie l’alignement des trous de bloc en bloc. Si des cloisons internes obstruent le passage, on les casse proprement pour créer un coffrage continu sur toute la hauteur. Et on humidifie les parpaings avant le coulage , un bloc sec absorbe l’eau du béton et compromet la prise.
Bétonnage : béton dosé à 350 kg/m³ minimum, soit un C25/30 en prêt à l’emploi. On coule par passes de 50 cm maximum pour éviter les ségrégations (la séparation des granulats du ciment, qui crée des points faibles). Le vibrage à l’aiguille de 30 mm est obligatoire à chaque passe , sans ça, les alvéoles gardent des poches d’air.
Finitions : ragréage des faces affleurantes, enduit de protection hydrofuge si le mur est exposé aux intempéries, et relevé d’étanchéité en pied de mur pour couper la remontée capillaire.
Côté budget 2026 : barres HA12 en 6 m → 4 à 5 € la barre en négoce matériaux. Béton prêt à l’emploi C25/30 → 90 à 120 €/m³ livré. Coût d’un raidisseur posé par un maçon, fourniture et main-d’œuvre incluses → 80 à 150 € l’unité selon la hauteur du mur.
🔧 Conseil
Coulez toujours les raidisseurs avant de monter les deux dernières rangées de parpaings. Ça laisse une ouverture suffisante pour descendre l’aiguille vibrante jusqu’en bas et garantir un béton homogène sur toute la hauteur. Attendre la fin du mur, c’est se condamner à des défauts de compactage.
Questions fréquentes sur la distance poteau raidisseur mur parpaing
Quelle est la distance maximale entre deux poteaux raidisseurs dans un mur en parpaing selon le DTU ?
Selon le DTU 20.1, la distance entre deux raidisseurs ne doit pas dépasser 4 mètres pour un mur courant. Cette limite descend à 3 mètres dès que la hauteur du mur dépasse 1,80 m. Ces valeurs s’appliquent aux murs de clôture comme aux murs de façade non porteurs.
Combien de raidisseurs faut-il pour un mur en parpaing de 10 mètres de long ?
Pour un mur de 10 mètres, comptez au minimum 3 raidisseurs intermédiaires, plus les deux raidisseurs d’extrémité , soit 5 au total. Si le mur dépasse 1,80 m de hauteur, l’entraxe à 3 m impose 4 raidisseurs intermédiaires. Ajoutez systématiquement un raidisseur de part et d’autre de chaque ouverture.
Quel ferraillage utiliser pour un poteau raidisseur dans un mur en parpaing creux ?
Le ferraillage standard pour un raidisseur en parpaing creux comprend 4 barres HA12 en attente depuis la fondation, liaisonnées par des cadres HA6 espacés de 20 cm. Le tout est noyé dans un béton dosé à 350 kg/m³ minimum. Pour un mur de soutènement, un bureau d’études imposera souvent des HA14 ou HA16.
Faut-il obligatoirement un raidisseur en angle dans un mur de clôture en parpaing ?
Oui, tout angle de mur en parpaing doit recevoir un raidisseur, sans exception. C’est le point de fragilité mécanique numéro un qu’on voit céder sur les chantiers. L’angle concentre les efforts de flexion et de poussée latérale. Un poteau raidisseur coulé en angle assure la continuité structurelle et évite la fissuration en about de mur.
Quelle est la différence entre un poteau raidisseur et un chaînage vertical dans un mur en parpaing ?
C’est souvent confondu, mais ce n’est pas la même chose. Le poteau raidisseur est un élément béton armé coulé dans les alvéoles du parpaing pour rigidifier le mur en travée. Le chaînage vertical désigne spécifiquement les poteaux placés aux extrémités et aux angles, liaisonnés au chaînage horizontal. En pratique, tout chaînage vertical est un raidisseur, mais l’inverse n’est pas toujours vrai.
Raidisseurs en parpaing : par où commencer concrètement votre chantier
Quatre réflexes à garder en tête avant de poser la première rangée de parpaings. Un : respectez l’entraxe DTU , 4 m maximum, 3 m dès que le mur dépasse 1,80 m. Deux : un raidisseur systématique en angle et de part et d’autre de chaque ouverture, sans négociation. Trois : prévoyez les attentes HA12 dès la fondation , rattraper ça après coulage, c’est une catastrophe de chantier qu’on a vue trop souvent. Quatre : pour tout mur de soutènement, passez obligatoirement par un bureau d’études. Ce n’est pas une option.
Côté budget 2026, comptez 80 à 150 € par raidisseur posé, matériaux inclus, pour un mur de clôture standard. La fourchette haute s’applique dès qu’on ajoute des cadres rapprochés ou un béton spécifique. Un positionnement correct des poteaux raidisseurs, c’est un mur qui tient 30 ans sans fissure.
Votre projet dépasse le mur de clôture simple , restructuration, extension, mur de soutènement ? Parlez-en à Julien pour la coordination chantier et à Camille pour les plans et le dimensionnement. On regarde ça ensemble, café compris. ☕
